音响操控技术与调音台紧密相连,在实际工作中, 一旦活动 开始,几乎所有的音控操作包括音量控制、声音调节、信号切换等等,都是在调音台上完成的。
对于初学者来说,面对调音台的时候,看到调音台上密密麻麻的旋钮、开关和推子,往往一下子就懵圈了。
如意彩 这个旋钮是干什么的?那个开关是管什么的?完全没有头绪,无从下手。
如意彩 因为音控技术是一门专/业性很强的技术,很多内容不是靠日常生活中的常识就能理解的。
如意彩 所以,在我们学习音响操控技术之前,我们需要先来了解一下我们下一步将要使用的操控工具:调音台。
调音台分模拟调音台和数字调音台如意彩,对于初学者来说,我们 先从基础的地方入手,那就是需要先了解基本的模拟调音台的各项功能和使用方法。
目前市场上模拟调音台的品种很多,国产进口品牌都有,功能上也是大同小异。
如意彩 接下来,我就以目前市场上比较常见的,各项功能配置相对 比较齐全的调音台为例,来给大家讲解模拟调音台的各项功能配置和具体的用途。
我们通常说调音台就说它是多少路的调音台,所谓多少路,指的是调音台有多少个输入通道。
比如调音台配备有8个单声道输入通道 (MONO) 和4个立体声输入通道 (Stereo/ST), 一个立体声通道中有左右两路 (L和R) 输入,4个立体声输入通道就等于有8路输入,加上前面的8个单声道输入,合计有16个输入通道,通常就称为16路调音台。
如果调音台有12个输入通道,就叫12路调音台。
如果有24个输入通道,就叫24路调音台。
下面开始逐一介绍调音台各个组成部分的功能。
一、输入通道部分
1、单声道通道输入插座

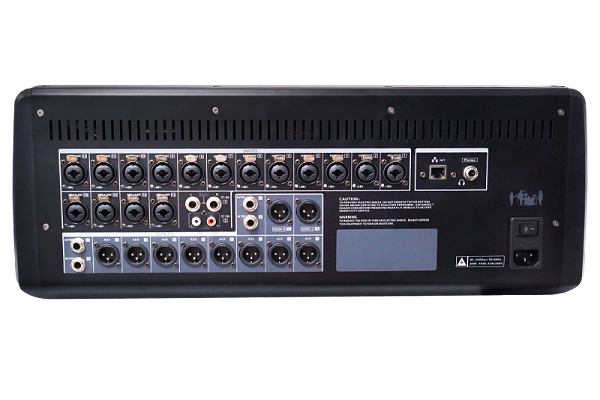

每个通道上有输入插座,分别可以接入话筒或电脑、乐器的音频信号。
调音台单声道通道的输入插座采用的是组合插 座,这种插座内部的圆孔可以 插入6.35mm的直插插头,用于 输入电脑音频或乐器音频的线路输入信号 (LINE)。而插座外圈可以插入卡侬插头,接入话筒信号 (MIC)。
大家注意:调音台的每个单声道输入通道,只能接入一路信号,不能同时接入两路信号。
2、立体声通道输入插座
如意彩 立体声输入通道有两种,一种是单/双声道共用的。
如意彩 如果在卡侬插座 (MIC) 插入话筒,或者只是在立体声输入插座 (LINE) 的左路输入插座 (L/MONO) 输入信号,右路不插,比如把电吉他信号接入L/MONO 插座,那么这一路就是作为单声道输入通道使用了。
如意彩 如果同时把左右两路信号,分别插入到标记为LINE 的两个直插输入插座,这个通道就是立体声输入通道,可以同时接入和处理两路信号了。
另外还有一种是纯粹的立体声输入通道,这种通道是同时输入两路信号的。
如意彩 一般配备了两种输入插座, 一种是6.35mm的直插插座,另一种是莲花插座(红白插座) 。
其中,莲花插座主要用来接入一些民用的音源设备的信号,比如CD机,手机、电脑等。在连接的时候,这两种插座只能二选一,不能同时接入信号,而且是直插优先。
如果在直插插座插入插头之后,莲花插座内部电路就断开了,接入信号也不会响。
如意彩 调音台的第15/16路立体声输入通道还可以选择USB输入,通过背板上的USB口连接电脑后,把电脑的声卡选择MG-XU, 然后在调音台的这个通道上选择USB输入,电脑中播放音频文件时,可以把信号直接输入到这个通道上,而不需要另外接音频线。
如意彩 3、 输入增益调节
在调音台每个输入通道上,都配有一个标记为GAIN 的旋钮,这个旋钮叫做输入增益调节旋钮。
输入增益旋钮的作用是用来调整输入信号的大小的,顺时针拧,就会把信号放大,逆时针拧就会把信号减小。
如意彩 增益是专/业的叫法,表示的是内部的电路对信号进行放大或者衰减的程度,增益量用分贝 (dB) 做单位。分贝数越大,对信号的放大程度就越大,分贝数越小,对信号的放大程度就越小。
如果分贝数变成负数了,那就不放大了,而是变成了衰减。比如看当前增益旋钮逆时针的刻度是-6,要是拧到这个位置,就是把信号减小了。
但是,如果分贝数是0的话,就是图片上旋钮刻度是粗线条的位置,旋钮拧到这里,内部电路对信号不做放大也不做衰减了,信号进来时有多大就是多大。
如意彩 在实际工作当中,信号源提供的信号是有大有小的。比如不同的人讲话或者唱歌的声音音量是不一样大的,结果话筒产生的信号就有大有小了。如果信号太大了,调音台里面的电路就会失真,声音就不好听了,甚至还会烧坏喇叭。
但是,如果声音太小的话,话筒到调音台的信号就太弱了结果从音箱里出来的音量就很小,听不清了。
所以,话筒、电脑、乐器这些音源设备提供的信号,进入调 音台后,首先要用这个输入增益旋钮调整一下,把太大的信号减小,或把太小的信号放大,调整到一个正常的水平之后,交给下一级电路或者设备,才能达到满意的效果。这个增益旋钮要调到多少?到后面的教程再讲。
4、 输入增益衰减开关
如意彩 在有些模拟调音台上带有一个按键开关,标记为PAD, 这个开关叫增益衰减开关。它的作用是,按下去以后,可以把增益量的分贝数一下子减小26dB。
如意彩 有了增益调节的旋钮,为什么还要配这个增益衰减开关呢?
因为有的时候,信号源设备传过来的信号过大!大到什么程度呢?
如意彩 就是你把增益旋钮拧到小,信号还是过大,甚至失真。
如意彩 这个时候,就要按下这个PAD输入增益衰减按键,把输入信号先做一个衰减。
如果按下这个按键把信号减得太小了怎么办呢?,这时候,就可以用输入增益旋钮把信号再加大一点。
5、低切开关
在调音台的输入通道上,还有一个标记为HPF或者是标记为80Hz 、100Hz的按键开关,这个开关就叫低切开关,有些产品也叫Low Cut。
如意彩 这个开关的作用是干什么的呢?
如意彩 它是用来切除一些我们不需要的低音信号的。我们在实际工作中,尤其是使用话筒的时候,话筒经常会收到一些不好听的低音,比如风吹的呼呼声,或者舞台地板振动的轰轰声。这些声音如果被话筒收到了,再经过系统放大以后从音箱里发出来的声音,属于噪音,比较难听,而且影响整体效果。
如意彩 所以,如果话筒收到了不好听的低音,按下这个开关,就可 以把那些低音切掉或者减弱一部分,这样一来,声音就会更加干净一些了。
6、 压缩器旋钮
这个是调音台上配备的一个比较独/特的功能,在每个单声道输入通道上,配备了一个压缩器COMP。这个压缩器是干什么用的?
它可以自动把输入的信号压缩到更小一点。刚才讲过,音源输入到调音台的信号有大有小,碰到大信号的时候,我们可以用输入增益旋钮或者增益衰减开关把信号调小。
如意彩 但是,你把输入增益调正常后,如果碰到有人突然对着话筒大喊大叫,你又没反应过来把信号调小的话,这个大喊大叫的声音就可能会出现失真,从音箱里发出的失真的声音就会让人听着不舒服。
这种情况下,如果事先设置好这个压缩器,那么在遇到有人 大喊大叫或突然出现大信号的时候,压缩器就可以帮助你自动把信号减小,防止声音失真了。
7、 均衡器旋钮
调音台每个输入通道上,都配备了均衡器。均衡器简称EQ, 简单来说,它是用来调整高低音的。 调音台的均衡器有三个:
标记为HIGH的,是高音均衡器,用于增强或者减弱高音。
如意彩 标记为MID的,是中音均衡器,用来增强或者减弱中音。
标记为LOW的,是低音均衡器,用来增强或减弱低音。
如意彩 因为每个人的嗓音不同,讲话或者唱歌发出的声音不一定是很干净的,比如可能出现很尖或很浑的情况,如果从音箱里发出来,就会让人感觉不好听。
在这个时候,就要对声音进行调整,把比较尖的声音调圆一点,把浑的声音调干净,让声音听起来更好听。
那么,如何使用均衡器这个调音的工具来对声音进行调整呢?用法到后面再讲。
如意彩 8、辅助及效果发送旋钮
在调音台每个输入通道上,还配有辅助发送旋钮,标记为AUX。
带有内置效果器的调音台,还有效果发送旋钮, 一般标记为FX或EFX。
这个辅助发送是干什么用的呢?
它的作用是通过这个旋钮把这个输入通道的信号,发送到相应的辅助输出通道上,再输出给下一级设备,比如返听功放。
或者把这一路的信号发送到内部效果器中制造效果声。
如何理解辅助发送?
在大部分的演出场合,舞台上都配有返听音箱。
如意彩 这个返听音箱里面的声音信号从哪里来,一般就是通过辅助发送通道或辅助输出通道提供的。
比如,我把返听功放的输入连接到调音台的AUX1输出插座上,那么我拧开伴奏音乐通道上的AUX1旋钮,伴奏音乐信号就会发送到返听音箱发出声音。
或者,我想把话筒信号加上效果,我就要把话筒通道上的FX 旋钮拧开,把话筒信号发送给效果器,信号到了效果器里面才能制造效果声。
如意彩 输入通道的信号使用辅助发送的形式有两种, 一种叫推子前发送,另一种叫推子后发送。
推子前发送的标记是PRE, 在这个调音台上可以看到。它的意思是要把这个通道的信号发送到输出插座,只要拧开相应的AUX旋钮,不需要推起这个通道的推子,信号就可以发送出去。
比如当前的AUX1旋钮旁边有PRE的字样,就是告诉你,这个AUX1 的发送形式是推子前发送的。
也就是说,如果你想把这个通道的信号从AUX1通道发送出去,那么需要拧开这个旋钮就可以发送,不用把推子推起来。
比如你这个通道是话筒,返听音箱的信号接在这个AUX1辅助 输出插座上。如果你要把这路话筒信号发送到返听音箱,只要拧 开这个AUX1的旋钮,就可以把话筒信号发送过去,在返听音箱里就可以听到话筒声音,而不用把这路的推子推起来。
如意彩 一般来讲,推子前发送是有乐队表演时,给乐手的返听音箱发送信号的。
而针对演唱或者歌舞表演的返听信号,可以使用推子后发送。
如意彩 推子后发送的标记是POST, 有些调音台上有PRE/POST的选择开关,让用户自己选择推子前或推子后发送。
台子上没有显示POST, 但是可以看AUX2旋钮,在它下方有个PRE按键。
这个按键的作用就是,如果你按下去了,那么就把AUX2的发送形式设置为推子前发送。
如果这个按键不按下去,那么AUX2 的发送形式默认的就是推子后发送。
而推子后发送,意思是这个通道的信号要通过辅助输出发送出去,不仅需要拧开AUX2旋钮,并且还要把这路的推子推起来,信号才能发送到AUX2 输出插座。
如果只是拧开了AUX2旋钮,没有推起推子,这个通道的信号是发送不出去的。
比如你这个通道是话筒,返听音箱的信号是接在AUX2通道的输出插座上,而且AUX2旋钮下面的PRE按键没有按下去,这个AUX2就是推子后发送。
你要把这路话筒的信号发送到返听音箱,你就需要先把AUX2旋钮拧开,然后把这个通道的推子推起来,话筒的信号才能发送到返听音箱发出声音。
而此时,如果把这个通道的推子拉下来了,返听音箱里也没有声音了。
所以做歌舞节目时,可以选择用推子后的发送,这样当音乐 快结束的时候,你把音乐推子拉下来,主扩声和返听音箱里的音乐就同时没有了。如果选推子前发送,你把音乐推子拉下来,主扩声音箱里没有音乐了,但返听音箱里还会有。
FX的效果发送通常都是推子后发送的形式,如果想把话筒信号发送到内部效果器,要拧开FX旋钮,并且把话筒通道的推子推起来,话筒信号才能发送到内部效果器中,制造效果,产生效果声。
如意彩 同样,如果把话筒推子拉下来了,话筒信号就进不了效果器,效果声也没有了。
9、声像调节旋钮
在调音台单声道输入通道上有一个标记为PAN的旋钮,这个旋钮就是声像调节旋钮。
所谓声像,指的是左右两路音箱中的声音在空中交织后,产生的类似于汇聚成像的一种声学现象。
如意彩 比如,我们用话筒讲话,如果把声像旋钮拧在中间位置,那么,话筒信号就是平均分配到左右两个音箱的。
如意彩 这样一来,我们在两个音箱中间的位置上听,就会感觉话筒 的声音是从两个音箱中间的位置发出的,这就是声像处于中间位置(声像居中)。
如意彩 如果话简信号分配到左边的音箱多一点,右边的音箱少一点,声像就不在中间了,而是偏左了。
如果话筒信号分配到右边的音箱多一点,分配到左边的音箱 少一点,声音就好像是从两个音箱之间靠右的位置发出,声像就偏右了。
PAN这个旋钮的作用,就是调整这个通道输入的信号发送到 左右输出通道的比例,从而调节声像位置在两个音箱之间偏左偏右或者是居中。
当这个旋钮位于中间时,这个通道的信号是按相同的比例分配到左右两个输出通道的,声像居中。
如意彩 如果这个旋钮逆时针偏左,信号分配到左路输出的比例大于分配到右路输出,声像偏左。
如意彩 如果把旋钮拧到左边,那这个通道的信号就完全分配到左路输出,右路没有,声像就完全在左边。
如意彩 如果这个旋钮顺时针向右拧,信号主要分配到右路的比例大,声像就偏右。
如果把这个旋钮拧到右边,这个通道的信号就完全发送到右边的音箱,左边没有。
如意彩 而在立体声输入通道中,这个旋钮被叫做平衡旋钮,标记为BAL。
它的作用就是调整两路输入信号分配到左右输出通道的比例,也是用于调节声像位置。
平衡旋钮位于中间位置时,左右两路输入的信号比例相同,声像位置居中。
如果完全拧到左边,输出的就是左路信号,右路没有。
如果完全拧到右边,输出的只有右路信号,左路没有。
如意彩 作为现场扩声,这个声像旋钮要放在中间,否则两边音箱里播放的内容不一样,两边的观众听到的内容有多有少也不一样。
10、 通道开关
如意彩 调音台在每个输入输出通道上都带有一个按键开关,标记为ON。
它的作用是用来关闭或开通这个信号通道,当按亮时,信号通道开通,信号可以通过。若不按亮,通道关闭,信号被静音,就算推子推起来,也不会发出声音。
如意彩 在其他品牌的调音台上, 一般使用Mute (静音)来表示,按下Mute按键,则关闭该通道信号。
如意彩 11、输入通道推子
调音台每个输入通道都有一个推子 (Fader),道的音量大小。
推子的刻度也是通道增益的分贝数,推到0位置,表示增益为0分贝,对信号不增不减。
推到超过0的位置,就对信号进行放大。推到低于0的位置,就对信号进行衰减。
12、信号路由分配开关
在推子旁边,有标记为1-2、3-4和ST字样的按 键,它们是用来设置把这个通道的信号分配到什么输出通道的。
调音台除了有两路主输出 (STEREO OUT) 通道外,还有1-2和3-4编组 (GROUP) 通道。
如意彩 如果需要把该通道的信号分配到主输出通道,就要按下该通 道推子旁边的ST按键。这样一来,推起推子,才能把信号发送到主输出通道。
如意彩 如果不按下ST按键,信号就没有分配到主输出。
如意彩 就算把推子推起来,主音箱也不会出声音。
而调音台编组是可以把一些输入通道编入编组进行集中控制或单独控制的。
比如, 一套架子鼓用了调音台的1-4路输入,如果要调节整套鼓的音量,就需要调整4个推子。
如意彩 此时,你可以在调音台上把1-4路推子旁边的1-2按键都按下去,就把这四个通道编入1-2编组了。
如意彩 然后这套鼓的四路信号可以使用GROUP1-2的推子来集中控制,只需要调整GROUP1-2这1个推子,就可以控制整套鼓的音量大小了。
如意彩 或者你把所有通道的1-2编组按键都按下去,这样一来,就可以从1-2编组输出插座输出同样的信号,而编组输出的信号大小,则可以由对应的编组推子单独控制。
比如,你把辅助补声的音箱的信号输入接到编组输出GROUP OUT1和2插座上,然后把每个输入通道上的1-2编组按键按下去,就把信号全部编入GROUP1-2 编组,那么辅助音箱的音量,你就可以使用GROUP1-2 的推子单独进行控制了。
12、监听开关
在调音台每个输入通道上,还配有一个标记为PFL或者SOLO的按键开关,这个开关叫做预监听开关简称监听开关。
它的作用有两个, 一个是按下这个开关后,可以在调音台上的耳机插座插一个监听耳机,在不用推起推子的情况,就可以通过耳机直接监听这个通道的信号情况,用于事先监听信号对不对。
另一个作用就是,按下这个按键后,如果这个通道有信号进来,就可以把调音台的信号指示表切换用于显示输入信号大小,此时信号指示表显示这个通道输入进来的信号大小。
如意彩 以上是调音台输入通道各部分的介绍,下面再介绍输出通道各部分的情况。
如意彩 二 、输出通道部分
调音台的输出通道一般有主输出、辅助输出、编组输出等等。
1、主输出
这是调音台主要的输出通道, 一般用于向舞台两侧的主扩声音箱提供信号。
如意彩 主输出通道的标记一般标记为STEREO OUT(立体声输出)、MAIN OUT/MASTER OUT (主输出)或MIX OUT (混合输出)。
如意彩 主输出插座输出的信号强弱,是通过主输出推子(红)来进行控制。
调音台的电平表,在输入通道的PFL监听按键没有按下的时候,显示的就是输出通道的信号大小。
如意彩 电平是专/业上描述信号强弱的指标,它的单位也是分贝 (dB), 电平表旁边的刻度就是电平的分贝数,电平表显示的分贝数越大,表示电信号越强。
2、辅助输出
如意彩 一般标记为AUXSEND 或AUXOUT, 是与主输出相对应的输出通道。
辅助输出的信号来自于调音台输入通道上的辅助发送旋钮。每个AUX旋钮,就对应一个辅助输出的插座。
如意彩 比如,拧开一路上的AUX1旋钮,信号就会发送到AUX1的输出插座。
通常,调音台的每个辅助输出通道还配有一个总输出的控制旋钮MASTER, 用于控制一个辅助输出通道的整体输出的信号大小。这个总输出的旋钮,其作用与主输出的推子性质相同。
比如返听音箱接在AUX1输出通道,要把一路话筒信号发送到返听音箱,要拧开一路的AUX1旋钮,也要拧开AUX1的总控旋钮,信号才能发送到返听音箱 ,AUX1的总控旋钮是控制返听音箱音量的。
3、编组输出
标记为GROUP OUT或简称GRP OUT。编组输出有自己的输出插座,输出的信号大小通过对应的编组推子(黑)控制。
编组输出一般用于提供信号给辅助补声的音箱或者针对有超/低频音箱的系统,可以按照调音师的操作习惯,单独用编组给超/低频音箱提供信号并单独控制音量。
如意彩 比如在场地中间左右各有一只补声音箱,如果需要单独控制音量的话,就可以从调音台的1-2编组输出插座(GROUP OUT1和2)接信号给补声音箱,然后把调音台每个输入通道推子旁边的1-2编组按键按下去,把所有的输入通道都编入 编组1-2。使用时推起输入通道推子,再推起GROUP1-2 的总输出推子,就可以把信号发送到补声音箱。
而左右两组补声音箱的音量就可以通过GROUP1-2 的推子单独进行调整控制。
如果系统中有超/低频音箱,需要单独控制音量的话,也可以采用与上述同样的方式,把音乐通道编入编组3-4,通过GROUP OUT3和4插座把信号发送给超/低频音箱,然后用GROUP3-4 的推子单独控制超/低频音箱的音量大小。
编组的作用还可以进行集中控制,而不用单独输出信号。
如意彩 比如前面说过的针对一套架子鼓使用了第1-第4路输入,要想集中 控制整套架子鼓的音量,就可以把这四路通道上的1-2编组开关按下去,把这四路编入1-2编组,但这四路上的ST按键不要按下去。
然后在编组的总输出推子GROUP1-2旁边按下ST按键,意思就是把编组信号分配到主输出ST通道上。
这样一来,推起1-4路输入通道的推子,就把架子鼓的四个通道的信号先编进编组1-2。然后编组1-2的信号通过编组总输出推子再发送到主输出通道。
这样一来就等于用编组1-2推子集中控制整个架子鼓的总音量大小了,这就是利用编组对某些输入通道的信号进行集中控制的方式。
另外,如果你想把某个通道的信号编入单独一个编组通道而不是同时编入两个编组通道,比如,你想把1-4路的架子鼓单独编入编组1 (GROUP1) 而不是同时编入编组1和2(GROPUP1-2), 那么这个时候就需要利用输入通道上的声像调节旋钮来设置了。
如意彩 输入通道的声像旋钮刻度上我们可以看到有1/3和2/4的标记,它们的意思就是,如果你按下1-2编组按键后,把声像旋钮逆时针拧到左边 (L 1/3)的时候,这路的信号就编入了编组1而不会编入编组2。如果把 这个旋钮顺时针拧到右边 (R2/4), 意思就是把这路信号单独编入编组2,而不编入编组1。如果想把信号单独编入编组3或单独编入编组4,也是一样的操作。
4、 监听输出
调音台上还有MONITOR OUT监听输出, 一 般是用于给控制室里的监听音箱提供信号。监听输出的音量有单独的控制旋钮,标记为MONITOR LEVEL。
监听输出还可以选择信号源,在音量旋钮的下方SOURCE SELECT就是用于选择监听哪个输出通道的信号。不按上面的按键时,监听输出的是和主输出相同的信号。按下这个按键,就选择监听编组输出的信号,下方的按键用于选择监听编组1-2或3-4的信号。
如意彩 这两个按键的作用还有一点,就是用来选择调音台的电平表显示哪一个输出通道的信号大小。
如意彩 上面的按键不按,电平表显示主输出的信号大小。
按下上面的按键,电平表显示编组输出的信号大小。
下面的按键用来选择显示编组1-2或3-4的信号大小。
5、 耳机输出
调音台上都配有PHONES 耳机输出插座,用于插入监听耳机,通过耳机监听输入或输出通道的信号。耳机输出的音量有单独的控制旋钮, 用于控制耳机的音量大小。
如意彩 以上就是调音台的输出通道的基本概况。
三、效果器
调音台内置了数字效果器,用于在演出时给人声或乐器的声音附加效果。
在效果器中有多种效果可供用户选择。
如意彩 效果器下方的PROGRAM程 序选择旋钮用于选择需要的效果类型,选好效果编号之后,按一下确定选中。
旁边的PARAMETER 参数调节旋钮用于调节相关效果器参数,达到满意的程度。
如意彩 要给某一路话筒加上效果,需要 拧开这一路的效果发送旋钮FX, 把话 筒信号先发送到内部效果器当中制造效果声。
按下FX RTN通道的ST按键,并推起该通道的推子,就可以听到效果声了。
如意彩 如果需要把效果声发送到返听音箱,还需要拧开效果器通道FX RTN通道上的AUX旋钮,把效果声信号发送到返听音箱中。
如意彩 比如当前返听音箱接在辅助输出AUX1 通道上,要把效果声发送到返听音箱,就要在效果器FX RTN通道上把AUX1旋钮拧开。
四 、其他
调音台上还带有幻象电源供应,用于给接入的比如小振膜话筒、鹅颈话筒、立杆话筒等电容式话筒提供工作电源,这些话筒才能正常使用。
幻象电源通常标记为PHANTOM或+48V, 遇到使用电容话筒的时候, 一定要打开这个开关给话筒供电。
模拟调音台的大致情况先讲解到这里。
如意彩 后面就要开始讲解音响操控方面的知识和相关的技能与方法了。
